5Gアンテナカプラ

5Gアンテナカプラ
























 アンテナカプラ（FA-600、FA-600Ⅱ）


















移動体通信の周波数（800MHz,1.5GHz,1.7GHz,2GHz, など）の他に、第 5 世代移動体通信システム（通称：サブ 6GHz ）で使用予定の周波数を網羅した小型広帯域 600MHz〜 6GHz 対応のアンテナカプラです。

当社のミリ波帯アンテナカプラと組み合わせることで、携帯移動体通信が網羅するすべての周波数に対応する試験システムが、卓上サイズのシールド BOX で構築することができます。






























Model number
FA-600

FA-600Ⅱ




Frequency band
600MHz to 6GHz(FA-600)

600MHz to 10GHz(FA-600Ⅱ)




V.S.W.R
1.8 or less




Polarization plane
Linear polarization




Maximum power
5W or less (at CW)




Connector
SMA-J




Exterior
Flame-retardant ABS resin




Dimension
23.5(H) x 80.6(W) x 100.6(D) mm






























600MHz – 18GHz アンテナカプラ（FA-618）


















弊社サブ6GHz 用アンテナカプラ FA-600 をさらに広帯域化し、600MHz〜18GHz まで対応したアンテナカプラです。

当社のミリ波帯アンテナカプラと組み合わせることで、広範囲の周波数範囲に対応する試験システムが、卓上サイズのシールド BOX で構築することができます。






























Model number
FA-618




Frequency
600MHz to 18GHz




V.S.W.R
2.0




Polarization
Linear polarization




Maximum power
5W or less (at CW)




Connector
SMA




Exterior
Flame retardant ABS resin




Dimension
23.5(H) x 80.6(W) x 100.6(D) mm

(Not including protrusions and pedestals)






















超小型アンテナ

（FA-586S/FA-506S/FA-524S/FA-529S/FA-543S/FA-595S/FA-597S/FA-598S）


















森田テック アンテナカプラ最大の特長である近距離測定を可能にする性能はそのままに超小型化したもので、弊社製端末用シールドボックスに採用している物です。

どの周波数でも共通のサイズで設計してあるので、付け替えるだけで、異なる周波数に容易に対応することができます。






























Frequency band
600MHz to 8GHz (FA-586S)

3.5GHz to 5GHz (FA-506S)

5GHz to 25GHz (FA-524S)

24GHz to 29.5GHz (FA-529S)

24GHz to 43.5GHz (FA-543S)

24GHz to 67GHz (FA-595S)

56GHz to 75GHz (FA-597S)

71GHz to 86GHz (FA-598S)




V.S.W.R
2.0 (FA-506S,586S,524S,529S,FA-543S)

2.5 (FA-595S,597S,598S)




Polarization
Linear polarization




Maximum power
5W (at CW) (FA-506S,586S,524S,529S,543S.597S)

1W (at CW) (FA-595S,598S)




Connector
SMA (FA-506S,586S,524S)

2.92mm (FA-529S,543S)

1.85mm (FA-595S,597S)

1.00mm (FA-598S)




Exterior
ABS




Dimension
16(H) x 43(W) x 18(D) mm

(Not including protrusions and pedestals)

























  •
FS-1801端末用途向け搭載例 FA-529Sx32個
    •


  •
FS-1801モジュール用途向け搭載例 FA-529Sx17個
    •



上記写真のような、カプラの取り付け治具もご提案可能です。



















ミリ波アンテナカプラ（FA-290 / FA-291 / FA-430 / FA-431）


















測定物にカプラを 密接して使われること に重点 をおいた、スタンダードサイズの第 5 世代移動 通信システム用ミリ波高性能アンテナカ

プラです。

結合特性の平坦化と全反射時のVSWR の乱れを吸収することにより、 EVM(RMS) 値を改善し、 OTA 測定に威力 を発揮します。

24GHｚ～ 29.5GHz モデルと、 24GHz～ 43.5GH ｚモデルをご用意し、それぞれ大小サイズの計4機種をライナップしております。






























Frequency band
24GHz to 29.5GHz (FA-290 / FA-291)

24GHz to 43.5GHz (FA-430 / FA-431)




V.S.W.R
1.8




Polarization
Linear polarization




Maximum power
5W (at CW)




Connector
2.92mm




Exterior
ABS




Dimension
45(H) x 156(W) x 125(D) mm (FA-290 / FA-430)

17(H) x 70.4(W) x 50.4(D) mm (FA-291 / FA-431)

(Not including protrusions and pedestals)






















結合特性 / 全反射時反射 減衰特性




アンテナカプラ (FA 290) 対向密接 結合で の EVM / 外観・寸法

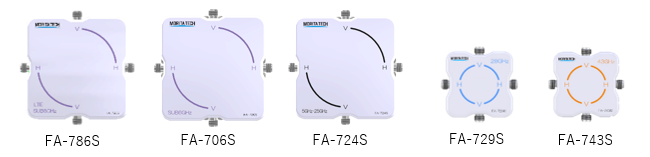

4×4 MIMO V・H偏波対応アンテナカプラ

（FA-786S / FA-706S / FA-724S / FA-729S / FA-743S）


















水平偏波用カプラを２つ、垂直偏波用カプラを２つの計４つのカプラを内蔵しており、各々の偏波での通信試験はもちろんのこと、簡単なMIMO 試験もコンパクトに実現できます。


























特性 (FA-729S)


・同偏波結合周波数特性

・異偏波アイソレーション特性


















Frequency band
600MHz to 8GHz (FA-786S)

3.5GHz to 5GHz (FA-706S)

5GHz to 25GHz (FA-724S)

24.5GHz to 29.5GHz (FA-729S)

24.5GHz to 43.5GHz (FA-743S)




V.S.W.R
2.0




Polarization
Horizontal polarization and

Vertical polarization




Maximum power
5W 0r less (at CW)




Connector
SMA (FA-706S,FA-724S,FA-786S)

2.92mm: 2.92mm (FA-729S.743S)




Exterior
ABS




Dimension
16(H) x 73(W) x 73(D) mm (FA-706S,FA-724S,FA-786S)

16(H) x 43(W) x 43(D) mm (FA-729S,743S)

(Not including protrusions and pedestals)

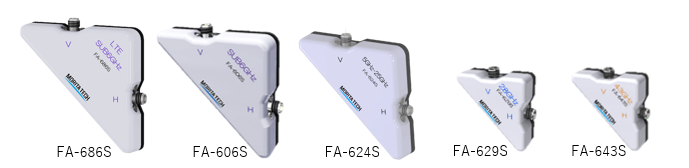

2×2 MIMO V・H偏波対応アンテナカプラ

（FA-686S / FA-606S / FA-624S / FA-629S / FA-643S）


















１つのアンテナカプラで水平偏波・垂直偏波に各々対応し、サブ6GHz帯（3.5GHz-5GHz) と、 28GHｚ帯（24GHz-29.5GHz） と、28GHｚ帯から 43GHｚ帯（24GHz-43.5GHz）までそれぞれカバーしたアンテナカプラです。

水平偏波、垂直偏波各々のカプラを1台に内蔵したことで、試験をコンパクトに実現することが可能になります。






























Frequency band
600MHz to 8GHz (FA-686S)

3.5GHz to 5GHz (FA-606S)

5GHz to 25GHz (FA-624S)

24.5GHz to 29.5GHz (FA-629S)

24.5GHz to 43.5GHz (FA-643S)




V.S.W.R
2.0




Polarization
Horizontal polarization and

Vertical polarization




Maximum power
5W or less (at CW)




Connector
SMA (FA-606S,FA-624S,FA-686S)

2.92mm: 2.92mm (FA-629S.643S)




Exterior
ABS




Dimension
16(H) x 92(W) x 48(D) mm (FA-606S,FA-624S,FA-686S)

16(H) x 59(W) x 32(D) mm (FA-629S.643S)

(Not including protrusions and pedestals)






















特性 カプラ間（ V-H) アイソレーション特性

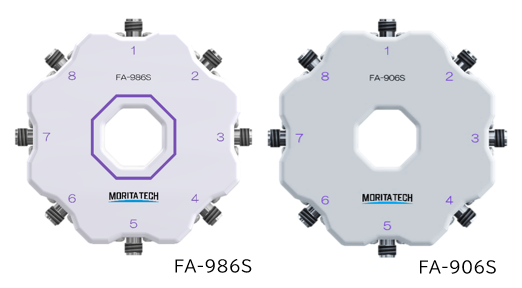

4×4+4×4 or 8×8 MIMO対応アンテナカプラ（FA-986S,FA-906S）


















FA-906S はサブ 6GHz 帯（ 3.5GHz – 5GHz ）のアンテナカプラを 8 つ内蔵した MIMO 試験用アンテナカプラです。

MIMO波を再現することで、 MIMO 試験がコンパクトに実現できます。






































Model Number
FA-986S

FA-906S




Frequency band
600MHz to 8GHz (FA-986S)

3.5GHz to 5GHz(FA-906S)




V.S.W.R
2.0




Polarization
Linear polarization(x8)




Maximum power
5W or less (at CW)




Connector
SMA




Exterior
ABS




Dimension
16(H) x 75(W) x 75(D) mm

(Not including protrusions and pedestals)






















サブ6GHｚ帯 / 28GHｚ帯 2×2 MIMO キャリアアグリゲーション 試験用アンテナカプラ（FA-862S）


















水平偏波・垂直偏波に対応したSUB6GHz 帯（ 3.5GHｚ – 5GHz ）と28GHz 帯アンテナカプラ を組み合わせ、 1 台に凝縮したアンテナカプ

ラです。

FA-926S はサブ 6GHz 帯とミリ波帯のアンテナカプラをそれぞれ 2つ内蔵しており、2つのバンド各々で MIMO 試験や、キャリアアグリゲーションによる高速通信試験がコンパクトに実現できます。






























Model Number
FA-862S




Frequency band
3.5GHz to 5GHz (SUB6GHz band)

24.5GHz to 29.5GHz (28 GHz band)




V.S.W.R
2.0




Polarization
Horizontal polarization and

Vertical polarization




Maximum power
5W or less (at CW)




Connector
SMA(3.5GHz to 5GHz)

2.92mm(24.5GHz to 29.5GHz)




Exterior
ABS




Dimension
16(H) x 58(W) x 58(D) mm

(Not including protrusions and pedestals)










外観














特性


・同偏波結合周波数特性

・異偏波アイソレーション特性






















サブ 6GHｚ帯 / 28GH 28GHｚ帯 4×4 MIMO キャリアグゲーション 試験用アンテナカプラ（FA-926S）


















FA-926S はサブ 6GHz 帯（3.5GHz-5GHz）とミリ波帯 （24.5GHz-29.5GHz) のアンテナカプラをそれぞれ 4つ内蔵しており、 2つのバンド各々で MIMO 試験や、 キャリアアグリゲーション による高速通信試験がコンパクトに実現できます。


























カプラ配置

ミリ波カプラ（24.5GHz-29.5GHz ）配置:m1,m2,m3,m4

サブ 6波帯カプラ（ 3.5GHz3.5GHz-5GHz ）配置:s1,s2,s3,s4


















Model Number
FA-926S




Frequency band
3.5GHz to 5GHz (SUB6GHz)

24.5GHz to 29.5GHz (28 GHz band)




V.S.W.R
2.0




Polarization
Linear polarization(x8)




Maximum power
5W or less (at CW)




Connector
SMA and 2.92mm




Exterior
ABS




Dimension
16(H) x 75(W) x 75(D) mm

(Not including protrusions and pedestals)






















ミリ波28GHz 帯 円偏波アンテナカプラ（FA-520C）


















FA-520C は円偏波の 28GHz 帯アンテナカプラで、水平・垂直の両偏波を１つのカプラで受けることが出来、簡易送信モニタや、ビーム到来試験などに活用することが可能です。また、簡易端末試験機に採用することで省スペース化が実現可能です。


























特性


・異偏波結合周波数特性

・リターンロス特性


















Model Number
FA-520C




Frequency band
24.5GHz to 29.5GHz




V.S.W.R
2.0




Polarization
Circular polarization




Maximum power
1W or less (at CW)




Connector
2.92mm




Exterior
ABS




Dimension
16(H) x 43(W) x 18(D) mm

(Not including protrusions and pedestals)






















ミリ波28GHz帯 円偏波アンテナカプラ（FA-521C）


















FA-521C は凸型の 28GHｚ帯円偏波アンテナカプラで、水平・垂直の両偏波を１つのカプラで受けることが出来ます。

凸型構造にすることで、測定物に対しプローブの様な感覚で位置合わせをすることが出来ます。






























Model Number
FA-521C




Frequency band
24.5GHz to 29.5GHz




V.S.W.R
2.0




Polarization
Circular polarization




Maximum power
1W or less (at CW)




Connector
2.92mm




Exterior
ABS




Dimension
16(H) x 43(W) x 18(D) mm

(Not including protrusions and pedestals)






















ワイドバンドウェーブカプラ（WA-667S）


















WA-667Sは600MHz～67GHzまで超広帯域に対応しており、モバイル通信の主流バンドすべてをカバーすることで、

1個で各種試験に対応することが可能になります。端末、様々な機器やモジュールの試験（スプリアス検出等)、モニタリングに活用することができます。


































Maximum power1W(CW)Gain-25dBtypGain1.85mm






Model Number
WA-667S




Frequency band
600MHz to 67GHz




V.S.W.R
2.5




Polarization
Linear polarization polarization




Dimension
16(H) x 43(W) x 18(D) mm






















特性

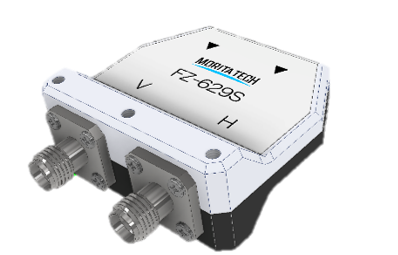

 2×2 MIMO対応アンテナカプラ（FZ-629S Series）

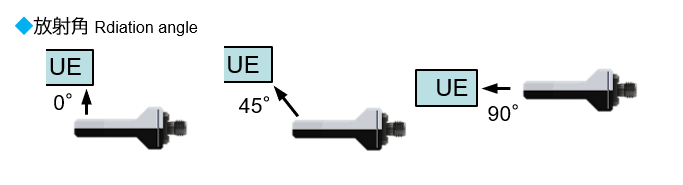

水平偏波、垂直偏波各々のカプラを1台に内蔵し、小型、薄型にしたMIMO試験対応アンテナカプラです。LTE/NR FR1のアンテナカプラと近接する場合に干渉なく配置できるよう電波が透過するよう設計しています。放射面が０°、４５°、９０°の３機種を用意しています。










Frequency band
24GHz to 29.5GHz




V.S.W.R
2.0




Polarization
Horizontal polarization and Vertical polarization




Maximum power
5W or less(at CW)




Connector
SUPER SMA




Dimension
40(H) × 40(W) × 17(D) AntennaPart7(D)

(Not including protrusions and pedestals)
