WM1019-04219
各種端末機器の試験をコンパクトなサイズで実現する、小型シールドボックスです。内部がフラットな樹脂テーブル構造となっており、携帯電話をはじめ、ゲーム機やタブレットなど様々な機器の電波測定環境を1台で実現できます。対応周波数も拡大し、600MHz~100GHz、60d以上の減衰量を確保しています。ボックス内部との結合に豊富なインターフェースを装備しており、RFコネクタ(1.00mm,1.85mm,2.92,SMA)、USB、AC、CTIAを搭載し、貫通管も装備しており、内部機器のエミュレータなどの多芯ケーブルを引き込んだりと機器開発や検証場面で活躍しております。小型ファンを搭載しており、内部のエアフロー対策が考慮されています。
仕様
外部寸法 | 250(H) × 410(W) × 592.5(D)mm (突起物を除く) |
内部有効寸法 | 150(H) × 300(W) × 300(D)mm |
貫通管サイズ | Φ20mm ×1 |
シールド減衰量 | 60dB以上(800MHz~43.5GHz ) |
標準コネクタ | SMA or 2.92mm or 1.85mm or 1.00mm ×8 SMA or 2.92mm or 1.85mm or 1.00mm ×4 USB3.0 ×2 / CITA ×2 / AC100V ×1 |
シールド対応周波数によるオプション
Opt 01 : 600MHz~43.5GHz
Opt 02 : 600MHz~67GHz
Opt 03 : 600MHz~100GHz

WM1019-04207H
各端末機器の試験をコンパクトなサイズで実現する、小型シールドボックスで内部がフラットな樹脂テーブル構造となっており、携帯電話機をはじめ、ゲーム機やタブレットなど様々な機器に対応します。腕を挿入しボックス内部の機器をシールド量を確保しつつ操作することが可能です。ボックス内部の状況が把握できるよう窓を搭載しています。周波数800MHz~43.5GHz、60dB以上の減衰量を確保しています。ボックス内部との結合に豊富なインターフェイスを装備しており、RFコネクタ(2.92mm、SMA)、USB、AC,CTIAを搭載し、貫通管も装備しており、内部機構のエミュレータなどの多芯ケーブルを引き込んだりと機器開発や検証場面で活躍します。小型ファンを搭載しており、内部のエアフロー対策が考慮されています。
仕様
外部寸法 | 341(H) × 505(W) × 584.5(D)mm (突起物を除く) |
内部有効寸法 | 200(H) × 400(W) × 400(D)mm |
貫通管サイズ | Φ20mm ×1 |
シールド減衰量 | 60dB以上(800MHz~100GHz ) |
標準コネクタ | SMA or 2.92mm or 1.85mm or 1.00mm ×8 SMA or 2.92mm or 1.85mm or 1.00mm ×4 USB3.0 ×2 / LAN ×1 / CITA ×2 / AC100V ×1 |
シールド対応周波数によるオプション
Opt 01 : 600MHz~43.5GHz
Opt 02 : 600MHz~67GHz
Opt 03 : 600MHz~100GHz

WM1019-04178H
仕様
外部寸法 | 320(H) × 510(W) × 365(D)mm (突起物を除く) |
内部有効寸法 | 170(H) × 450(W) × 300(D)mm (開口部 W425 × D275) (突起物を除く) |
貫通管サイズ | Φ20mm ×1 |
シールド減衰量 | 80dB以上(600MHz~6GHz全帯域 ) |
標準コネクタ | SMA ×1 USB2.0 ×1 / AC100V ×1 |

WM1019-04246H

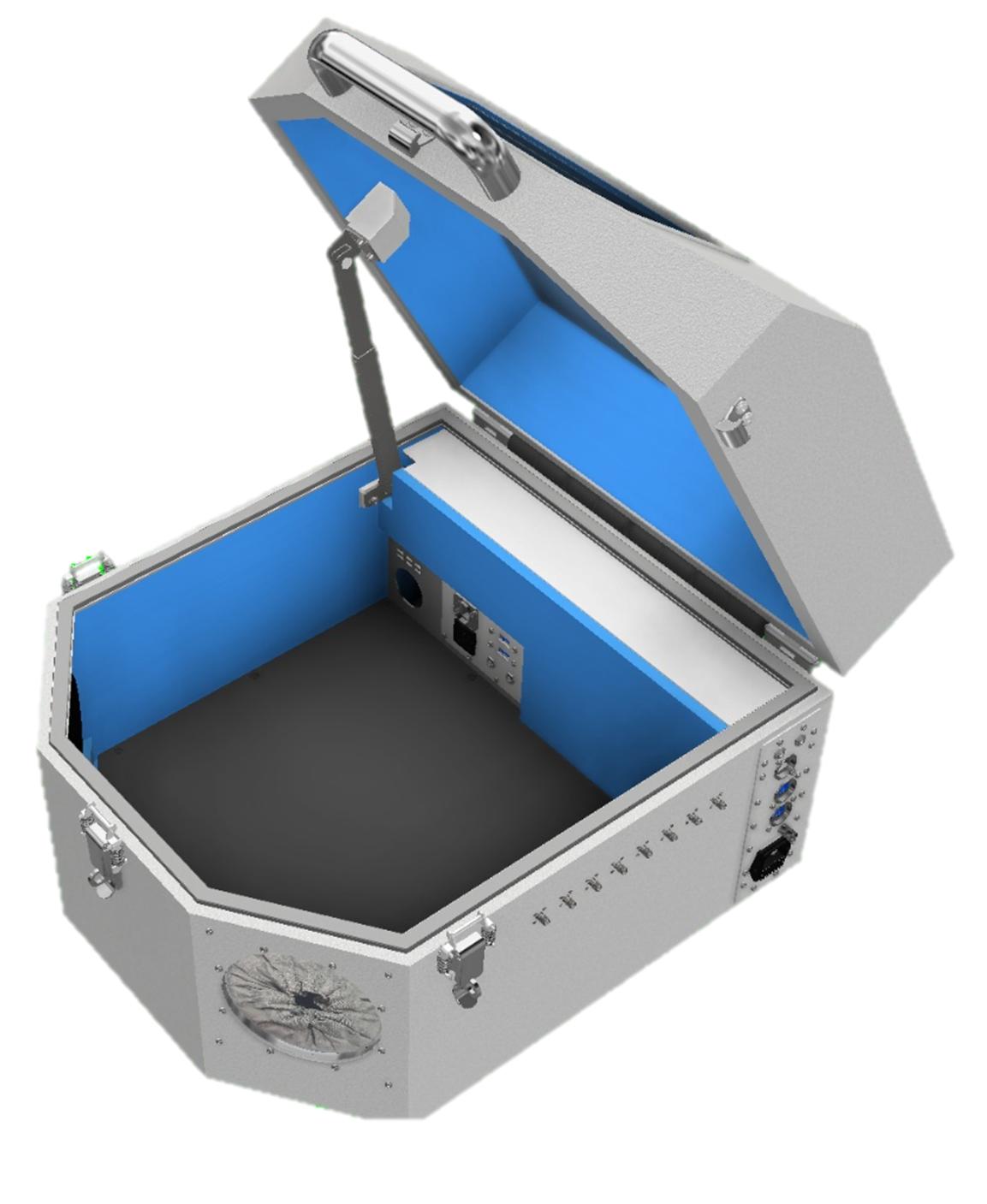

操作性を人間工学に基づき見直しを行い、シールドボックス内に腕を挿入した時の操作性を改善したハンドインシールドボックスです。腕の挿入部分のデッドスペースが改善されると共に複数台横に並べたときの隣の操作者との省スペース化が行えます。 内部がフラットな樹脂テーブル構造となっており、携帯電話機をはじめ、ゲーム機やタブレットなど様々な機器に対応します。
腕を挿入してボックス内部の機器をシールド量を確保しつつ操作することが可能です。ボックス内部の状況が把握できるよう窓を搭載しています。
周波数600MHz~100GHz、60dB以上の減衰量を確保しています。 ボックス内部との結合に豊富なインターフェイスを装備しており、
RFコネクタ(1mm,1.85mm,2.92mm,SMA)、USB、LAN,CTIA,ACを搭載し、貫通管も装備しており、内部機器のエミュレータなどの多芯ケーブルを引き込んだりと機器開発や検証場面で活躍します。小型ファンを搭載しており、内部のエアフロー対策が考慮されています。
外部寸法 | 341(H) × 505(W) × 584.5(D) |
想定標準サイズ | 260(H) × 414(W) × 300(D) |
標準対応周波数 | 800MHz to 6GHz |
シールド減衰量 | 60dB or more |
標準コネクタ | SMA ×8 / USB3.0 ×2 LAN ×1 / CTIA ×2 |
換気扇風量 | 9.5CFM |
換気扇電源 | AC100V 50/60Hz 5W |
ボックス内ソケット | 3A Max |
バンドオプション | オプション1 最低周波数600MHz オプション2 最高対応周波数29.5GHz オプション3 最高対応周波数43.5GHz オプション4 最高対応周波数70GHz オプション5 最高対応周波数100GHz |
